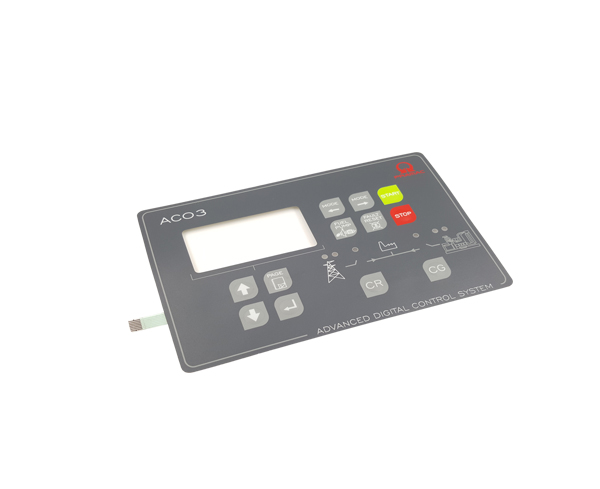

薄膜開關的基本結構

薄膜開關是集光、機、電于一體的新型電子元器件，是電子產品外觀結構的根本性變革。薄膜開關可以輕松取代傳統分立元件的按鈕，更可靠地執行操作系統的任務。薄膜開關具有很強的防水、防塵、防油、防有害氣體侵蝕能力。它具有性能穩定可靠、重量輕、體積小、使用壽命長、裝配方便、面板可洗不傷字、色彩豐富、外形美觀等優點。很多朋友對薄膜開關原理的基本結構知之甚少。跟智德星一起來看看吧！

一般來說，常見的薄膜開關主要由六層材料組成，從外到內依次為面板、面膠、上層電路、隔離層、下層電路、底膠。

一、薄膜開關的基本結構

1.面板:面板是整個薄膜開關的“外衣”。在合理安排按鍵的基礎上，通過不同的顏色、圖案、按鍵形狀，起到裝飾整個薄膜開關的必要作用。面板主要的作用是起到標識和關鍵的作用，所以選用的材料需要具有高透明度、高油墨附著力、高彈性、抗折疊的特性。

2.上下電路:上下電路是薄膜開關的電器元件，也是開關的“關”和“鑰匙”。它們的性能直接影響開關電器的性能，開關電器主要是在薄膜上印刷一層導電材料而形成的。上電路和下電路是開關閉合所需要的兩個電擊作用，其厚度一般在0.05 - 0.175MM以內，常見的是0.125MM PET。

3.表面膠、隔離層、底膠:這三層的材料都是雙面膠，由于在開關結構中的位置不同，所以有不同的名稱。三層雙面膠根據各自的級別有不同的厚度，主要由開關的厚度和按鍵的操作力決定。
